機械設備

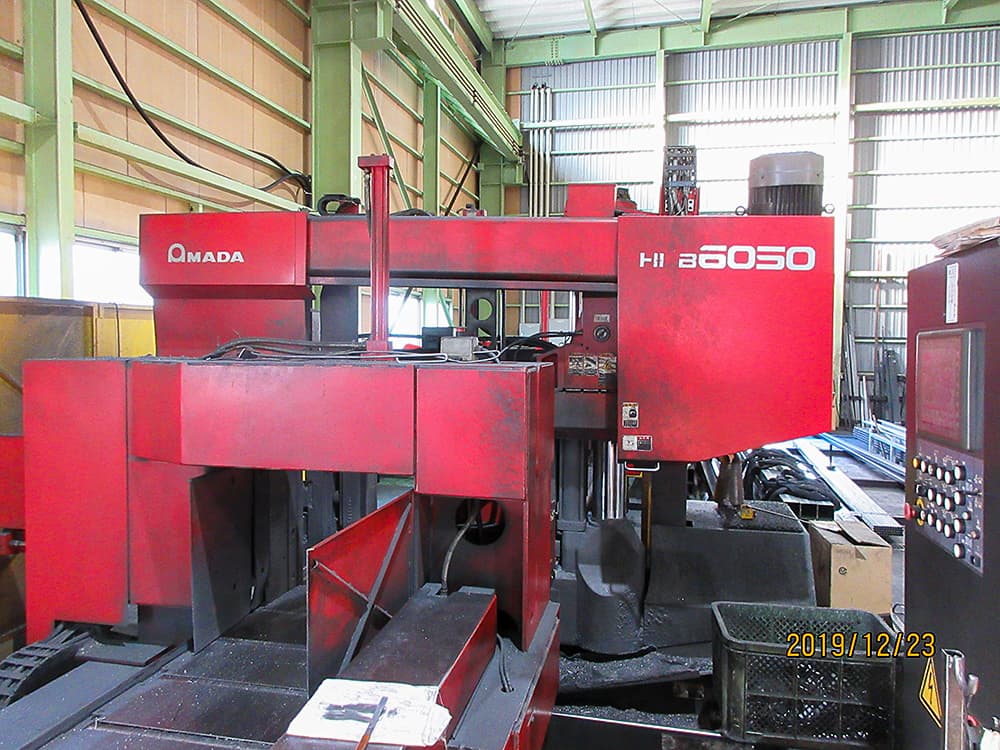

［参考サイズ表］

鋼材		STKR（主切断鋼材）
切断容量	最大	幅600ｍｍ×高さ500ｍｍ
	最小	幅25ｍｍ×高さ25ｍｍ ※1
製品長さ	最大	9999.9mm
	最小	30mm　※2
素材長さ	最大	120000mm
	最小	400mm　※3
入力	製品長さ	10.0ｍｍ～9999.9ｍｍ
	製品個数	1個～999個
	素材ブロック数	30ブロック
	製品ステーション	10ステーション

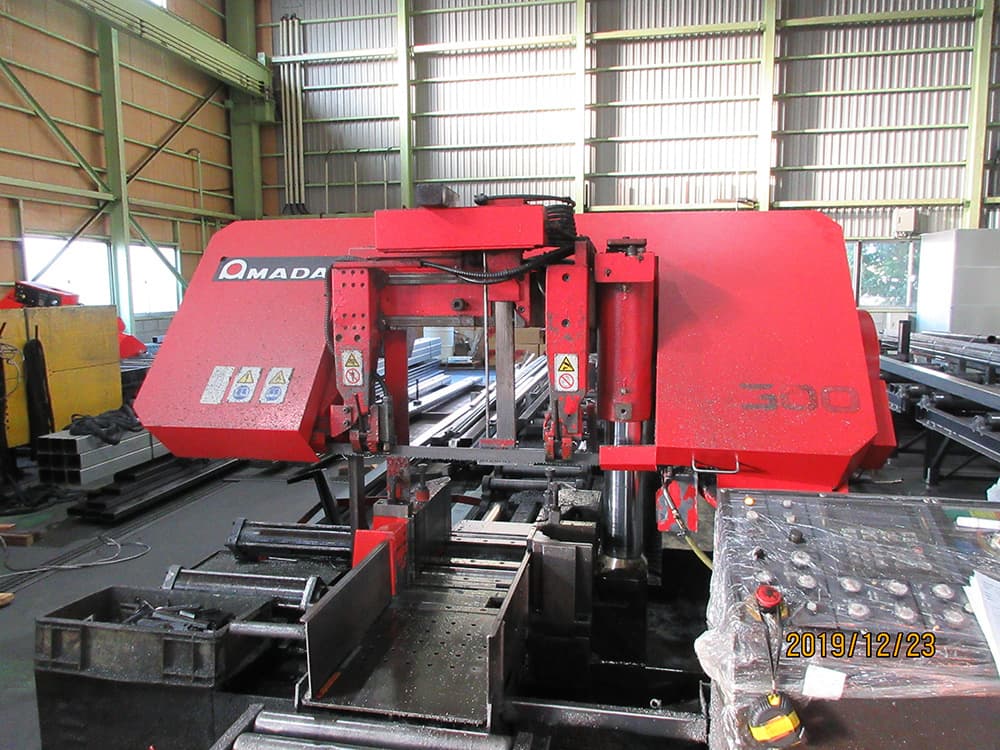

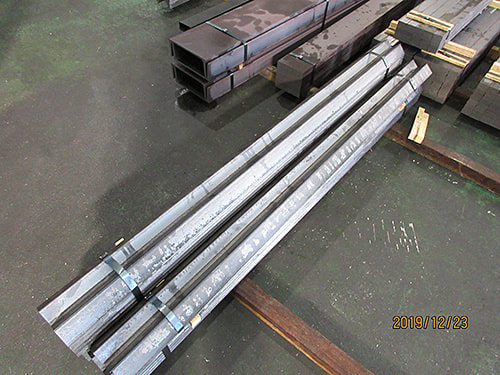

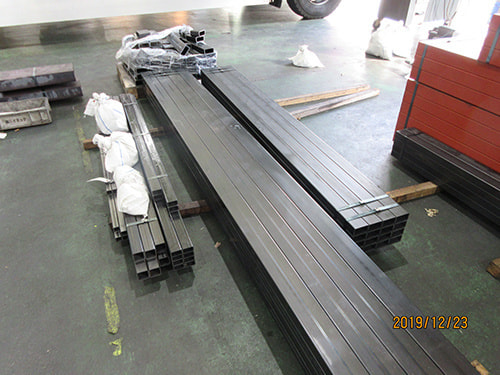

［参考サイズ表］

鋼材			STKR・FB・アングル・C形鋼・溝形鋼(主切断鋼材)
切断能力	一本切り	丸材（直径）	φ330mm ※1
		角材	□330mm
	束ね切り（高さ×幅）		25〜160mm×150mm×250mm
最小製品長さ			5mm ※2
最大素材長さ			120000mm
入力	製品長さ		10.0mm〜9999.9mm
	製品個数		1個〜9999個 ※3
	ステーション方法		1〜99ステーション
	入力方法		操作パネルの「テンキー」使用

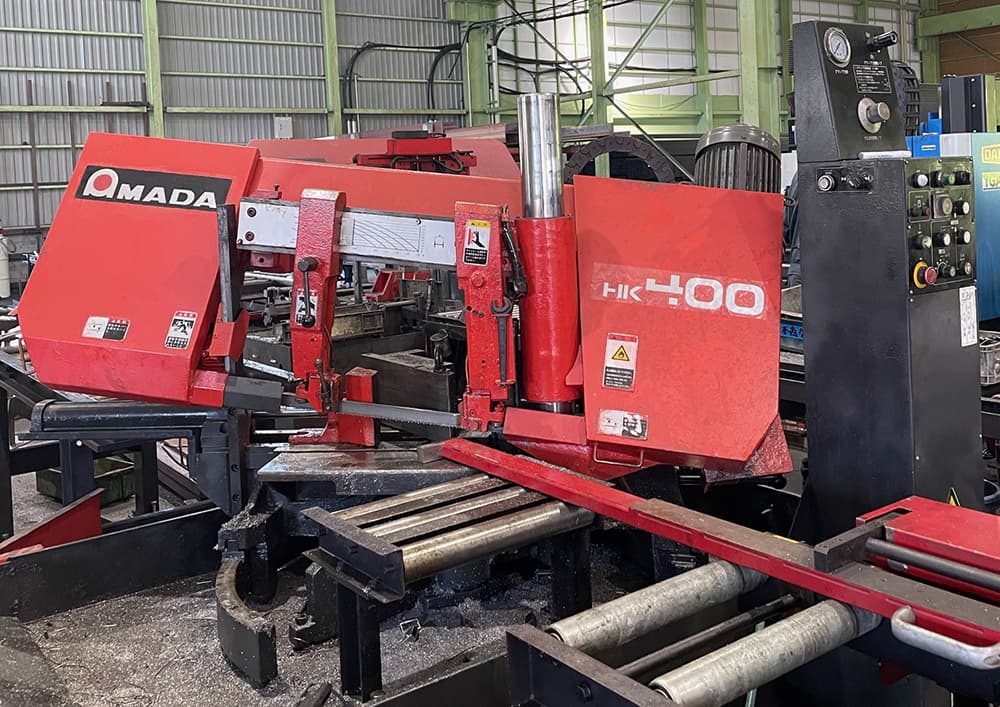

［参考サイズ表］

鋼材		STKR・FB・アングル・C形鋼・溝形鋼(主切断鋼材)
切断能力	0°	丸材：φ320mm　角材：400幅×280高さmm
	45°	丸材：φ220mm　角材：220幅×280高さmm
製品長さ	最小	5mm ※1
素材長さ	最大	120000mm
入力	製品長さ	10.0mm〜2500mm（追従装置）
	製品個数	1個〜99個 ※2
	ステーション方法	1〜99ステーション
	入力方法	操作パネルの「テンキー」使用

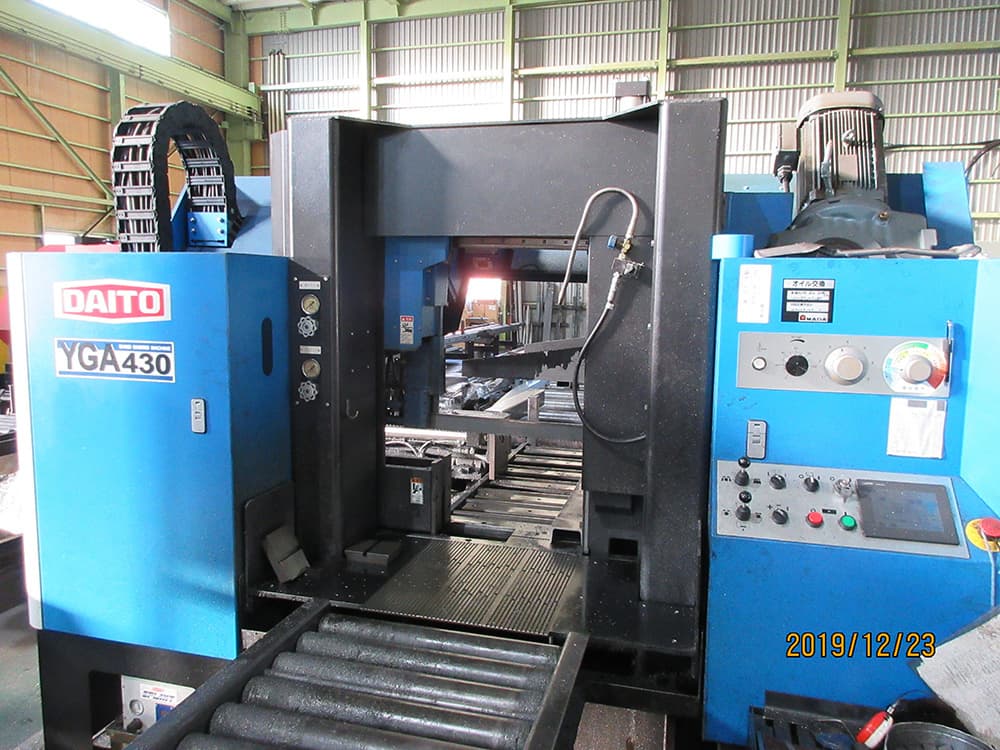

［参考サイズ表］

鋼材			STKR・アングル・溝形鋼(主切断鋼材)
切断能力	一本切り	丸材（直径）	φ430mm
		角材	□430mm
	束ね切り（高さ×幅）		430×430mm
製品長さ	最大		9999.9mm ※
	最小		20mm
素材長さ	最大		120000mm
	最小		製品長mm+150mm

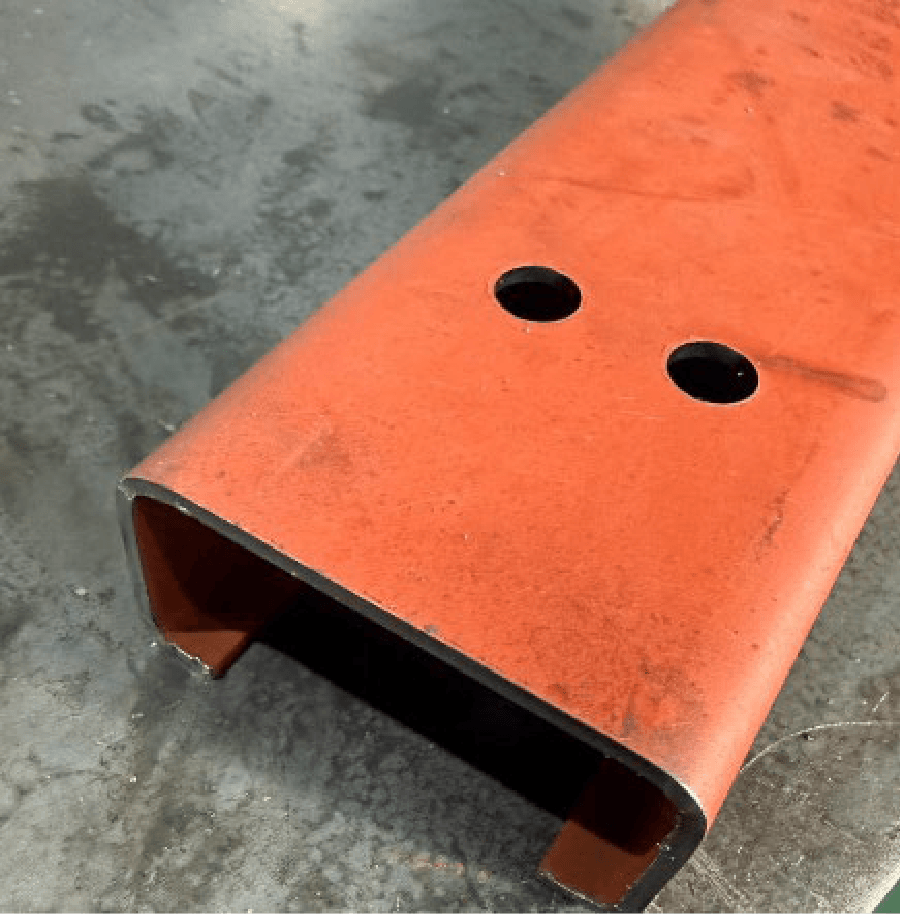

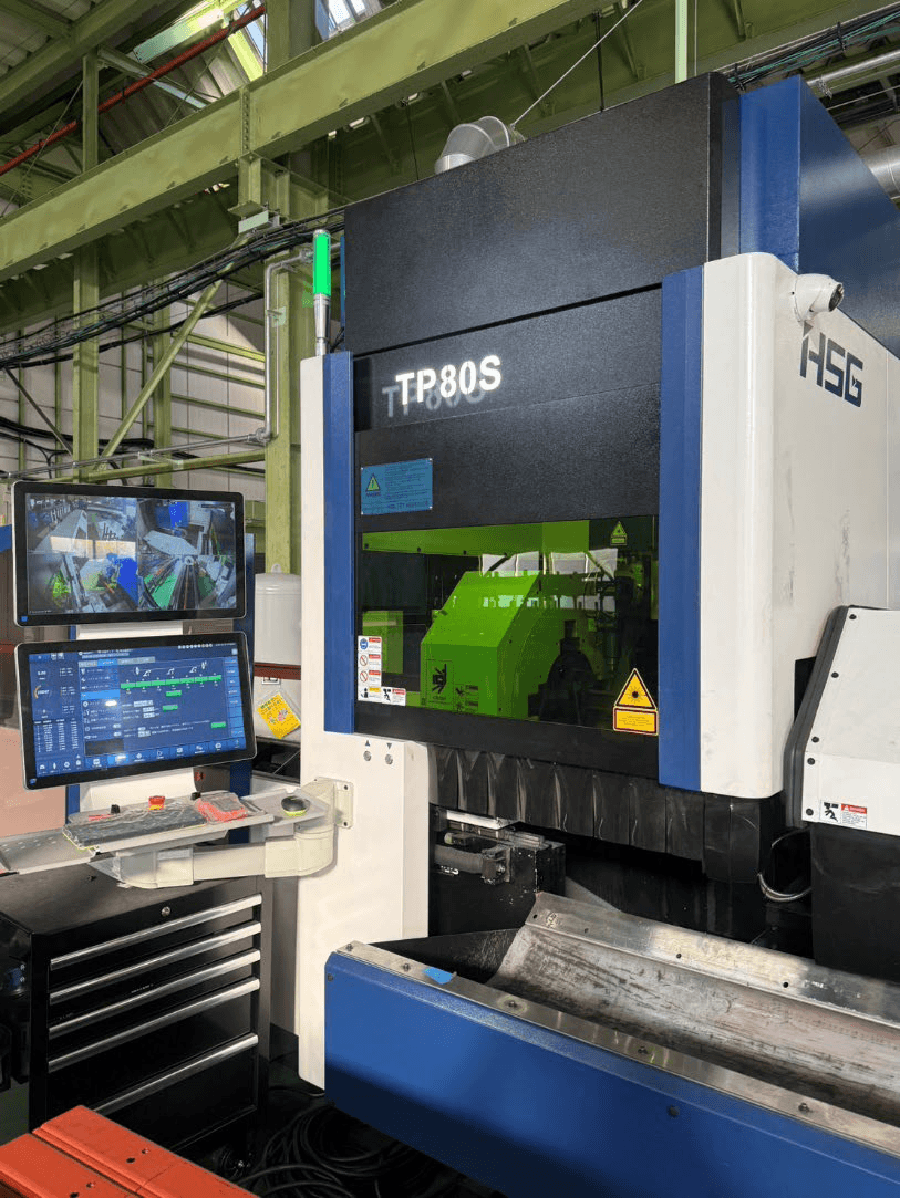

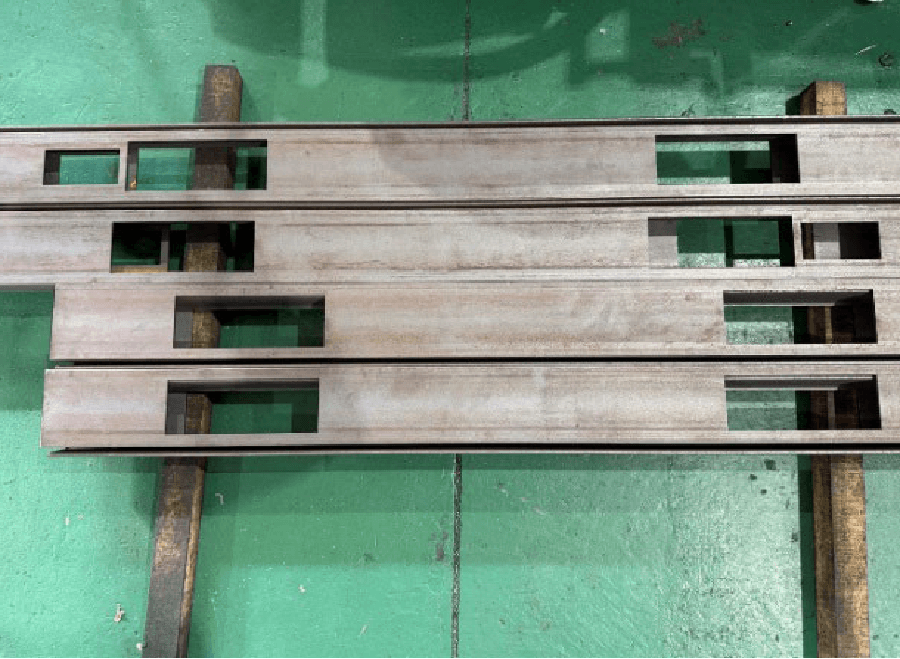

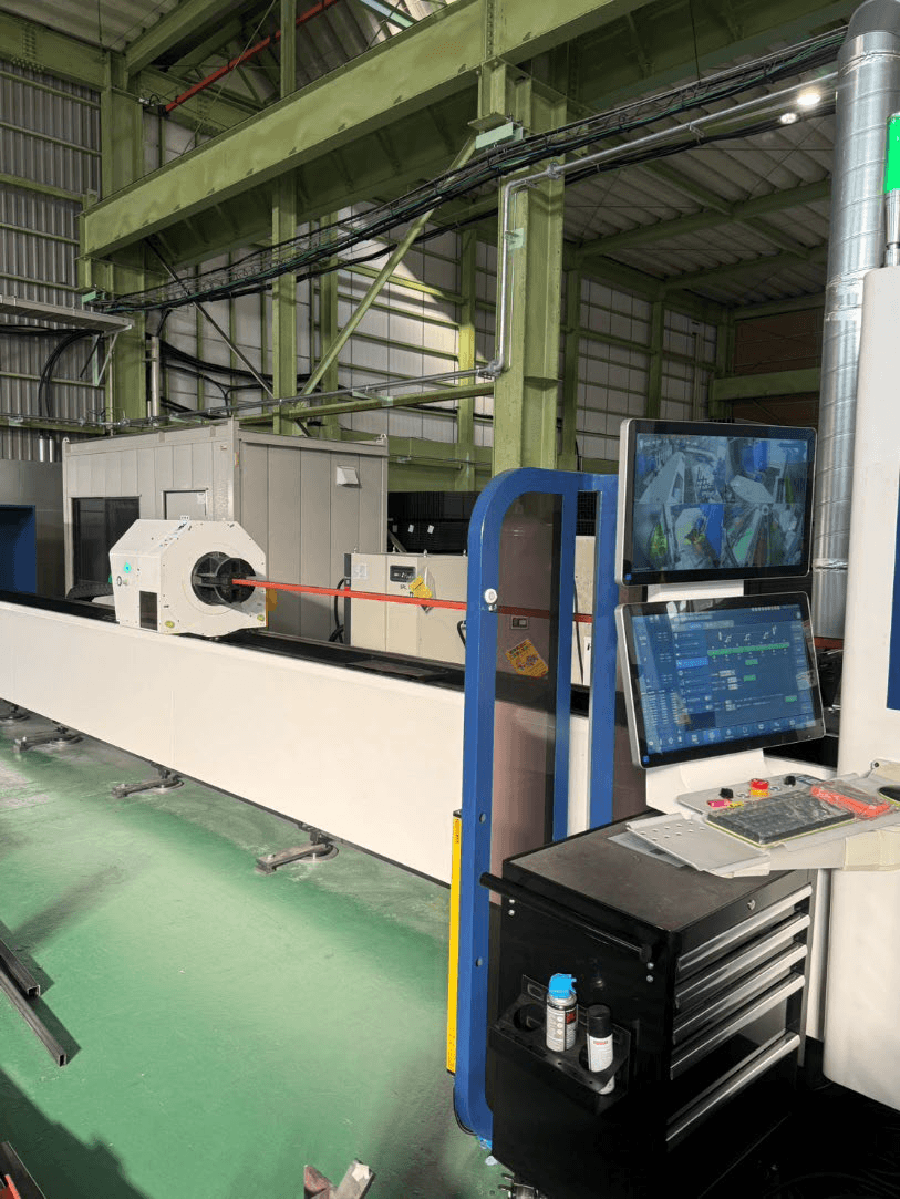

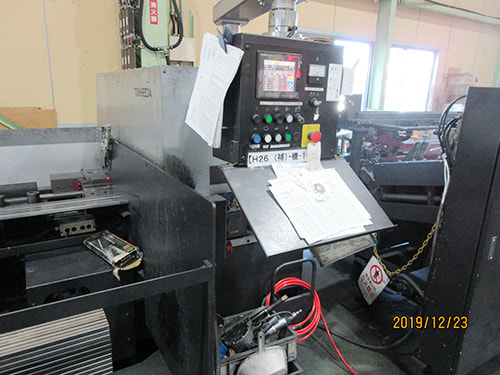

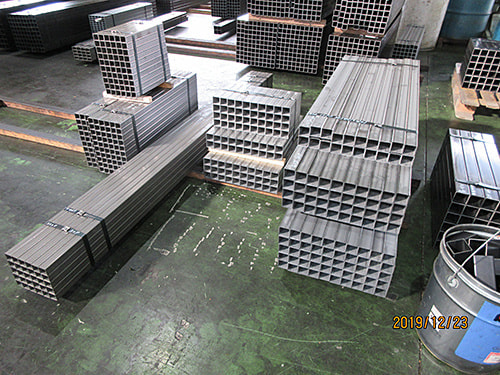

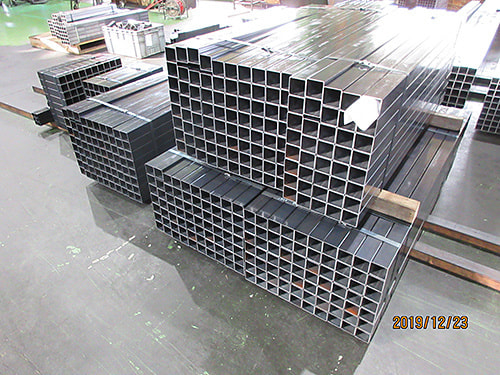

［参考サイズ表］

切断仕様
角パイプ	t1.6×30×20	t1.6×40×40	t2.3×28×28
	t1.6×40×20	t1.6×50×50	t2.3×30×30
	t1.6×50×20	t2.3×30×20	t2.3×40×40
	t1.6×50×30	t2.3×40×20	t2.3×50×50
	t1.6×60×30	t2.3×50×20
	t1.6×25×25	t2.3×50×30
	t1.6×31×31	t2.3×60×30
最大長さ		3820mm
最小長さ		40mm ※1

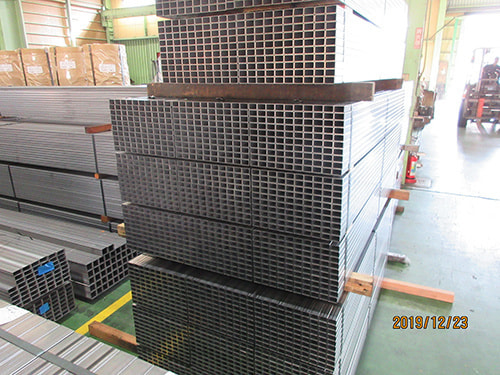

［参考サイズ表］

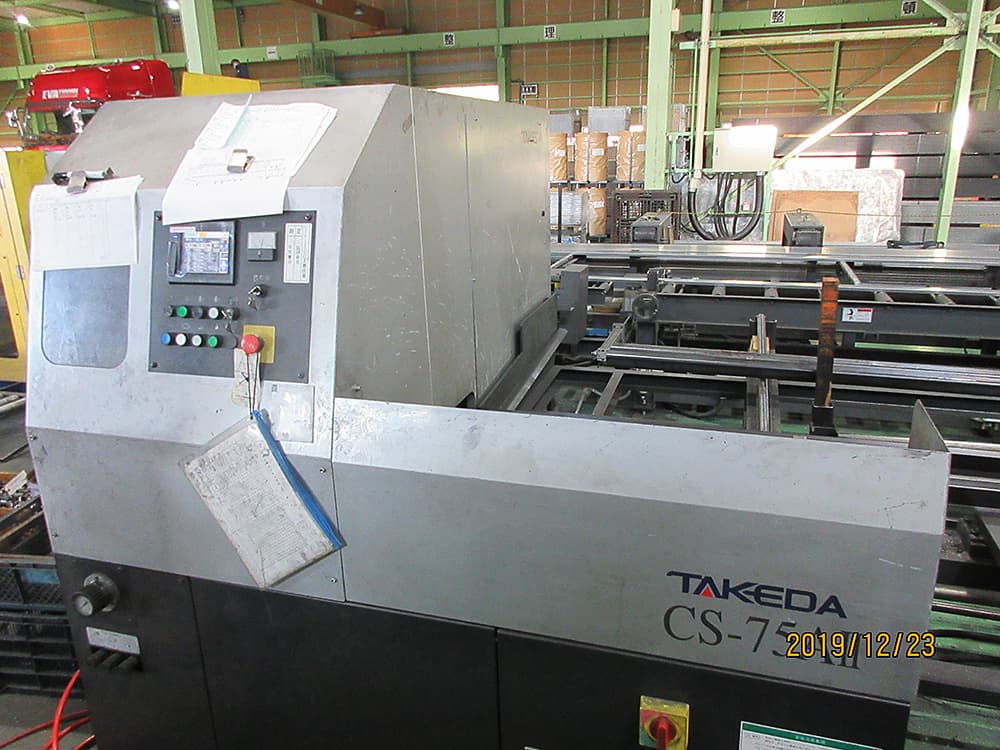

鋼材				丸材・角材（主切断鋼材）
				CS-75AⅡ	CS-100AⅡ
材料仕様	素材サイズ	丸材	1本切断	φ 10〜76.3	φ 25〜101.6
			2本切断	φ 10〜35	φ 25〜45
		角材	1本切断	□ 10〜60	□ 25〜75
			2本切断	□ 10〜30	□ 25〜37.5
	最大素材質量			216kg	382kg
	素材長さ		最大	6000mm
			最小	1000mm
	切断長さ		端切り	10mm以上
			残材	25mm以上	30mm以上
			製品	10mm以上

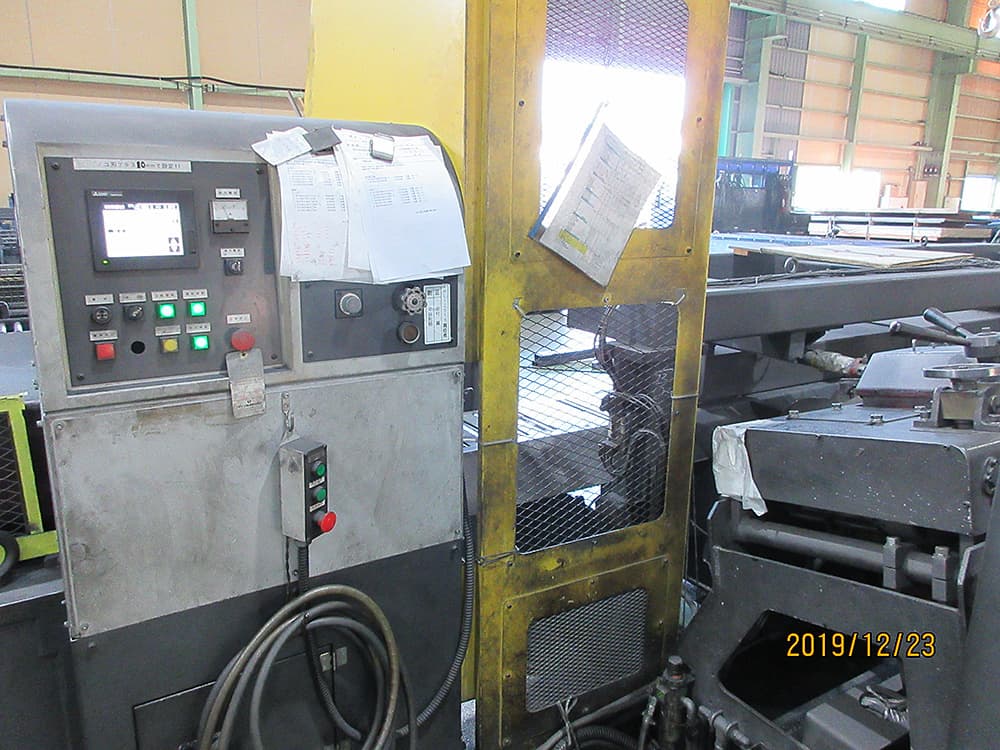

［参考サイズ表］

鋼材				丸材・角材（主切断鋼材）
				仕様	備考
材料仕様	素材サイズ	丸材	1本切断	φ 40〜150	40×40〜250×150mm以内の□・○等
			2本切断	φ 40〜114.3
		角材	1本切断	□ 40×40〜150
			2本切断	□ 40×40〜125
	最大素材質量			550kg
	肉厚			1.6mm以上12mm以下 ※1,2
	素材長さ		最大	7000mm
			最小	500mm

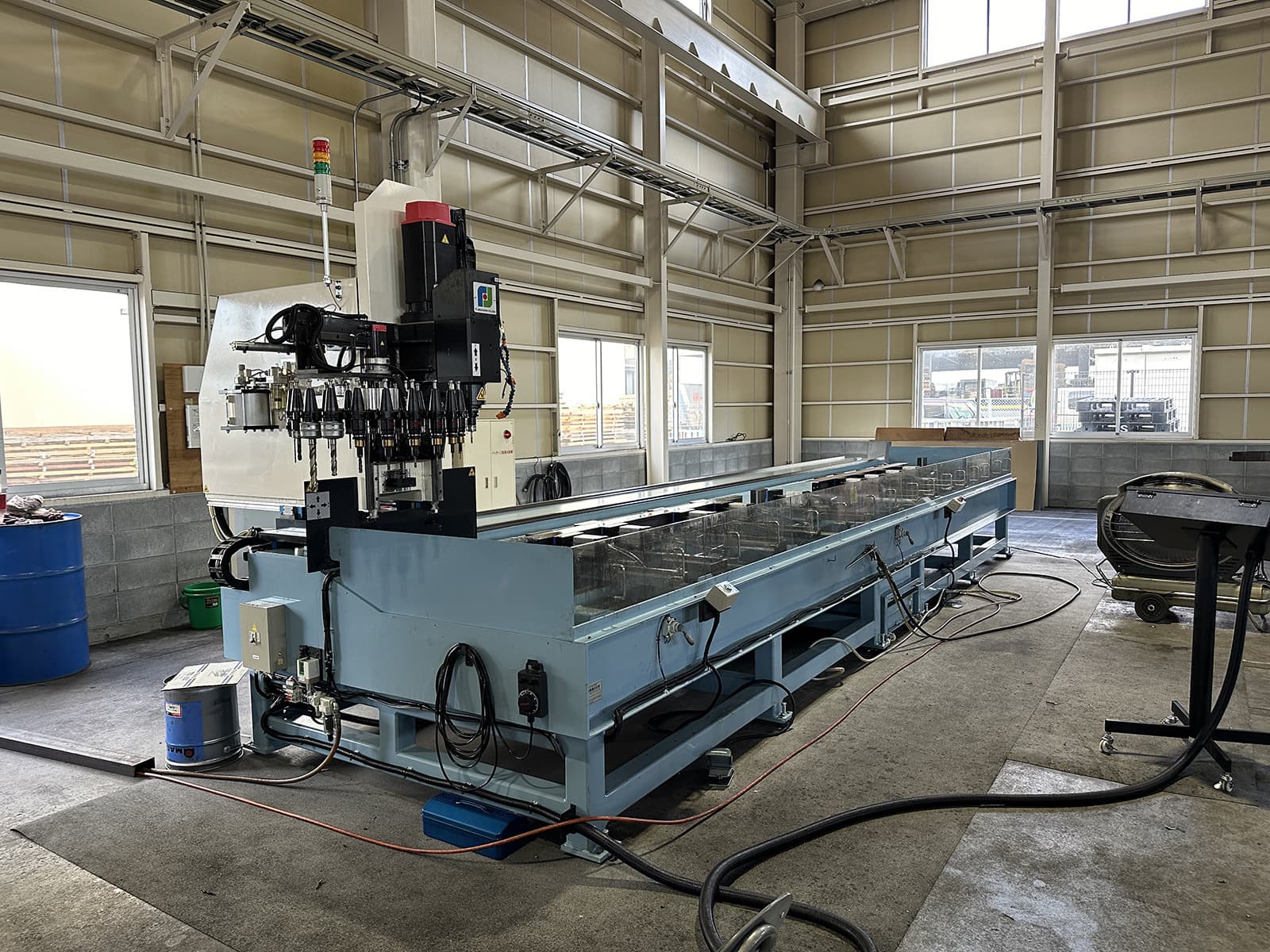

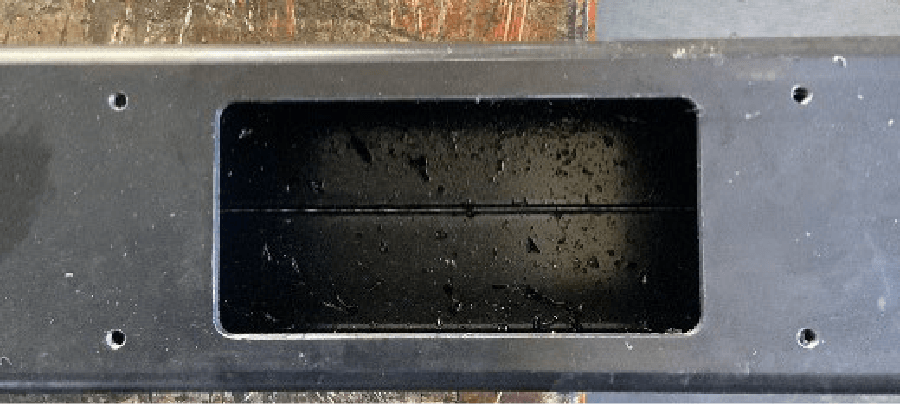

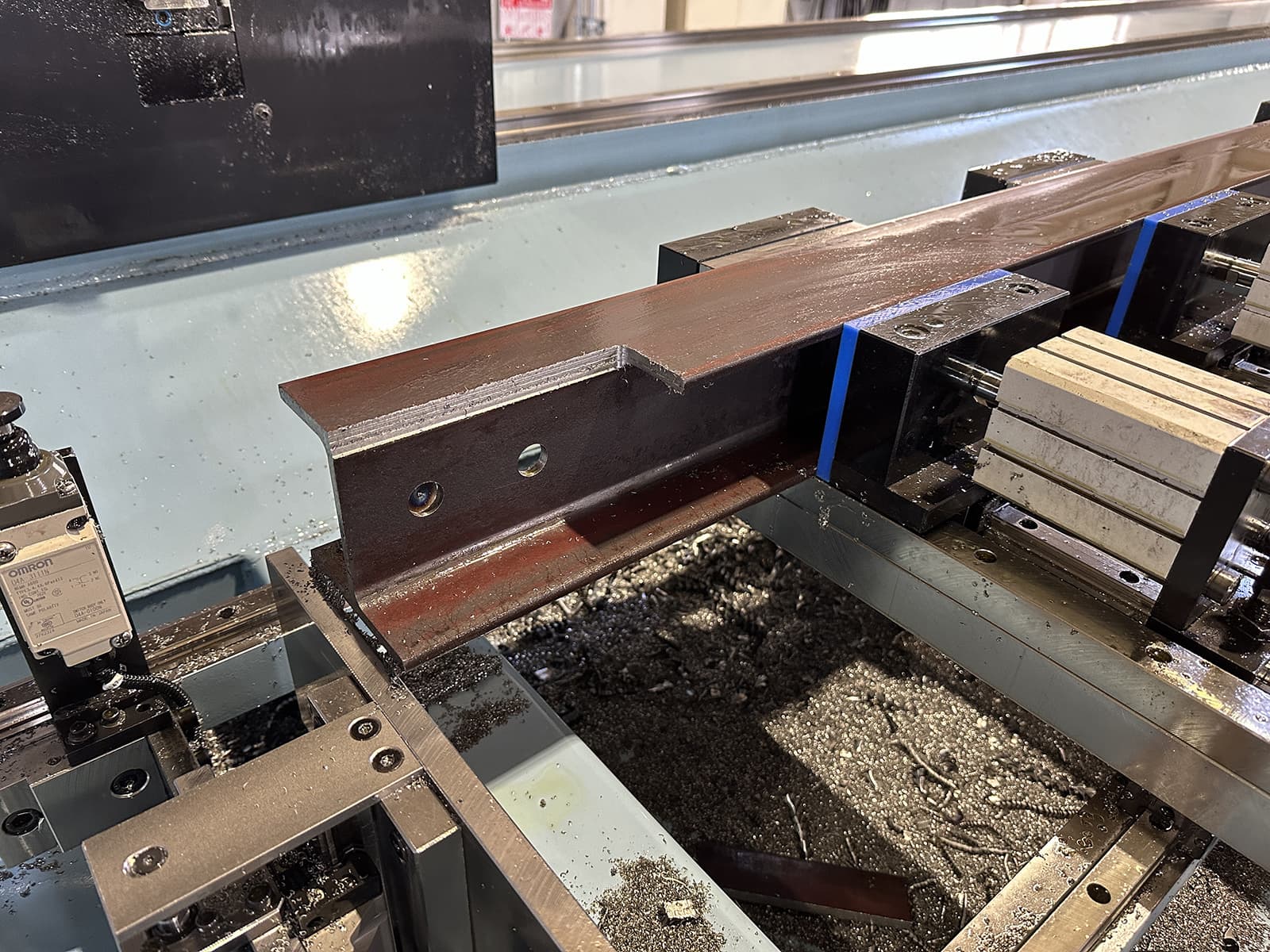

［参考サイズ表］

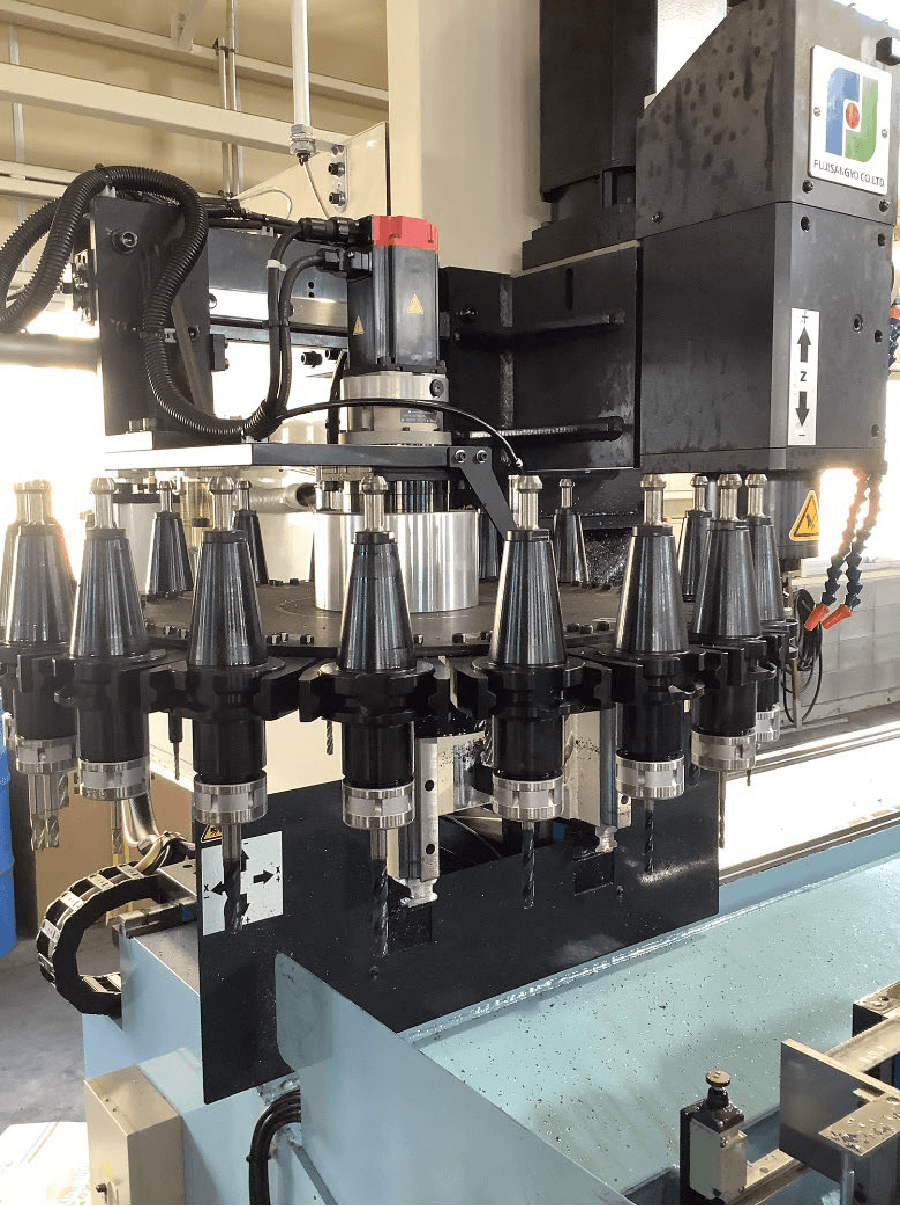

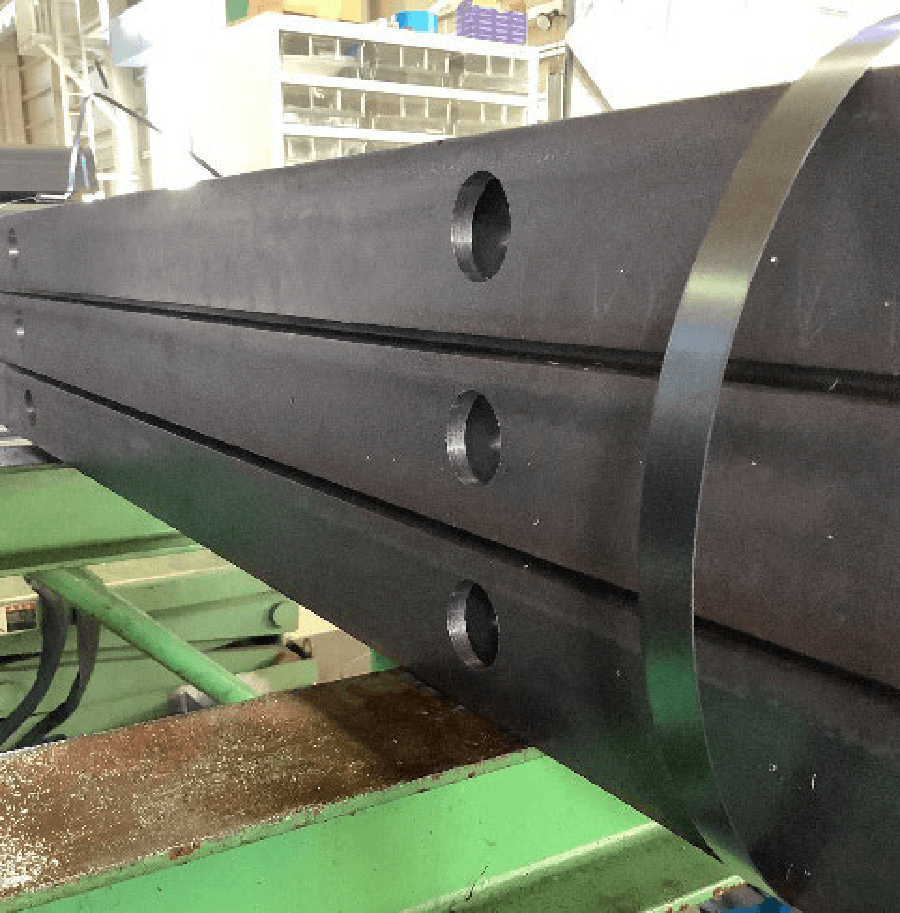

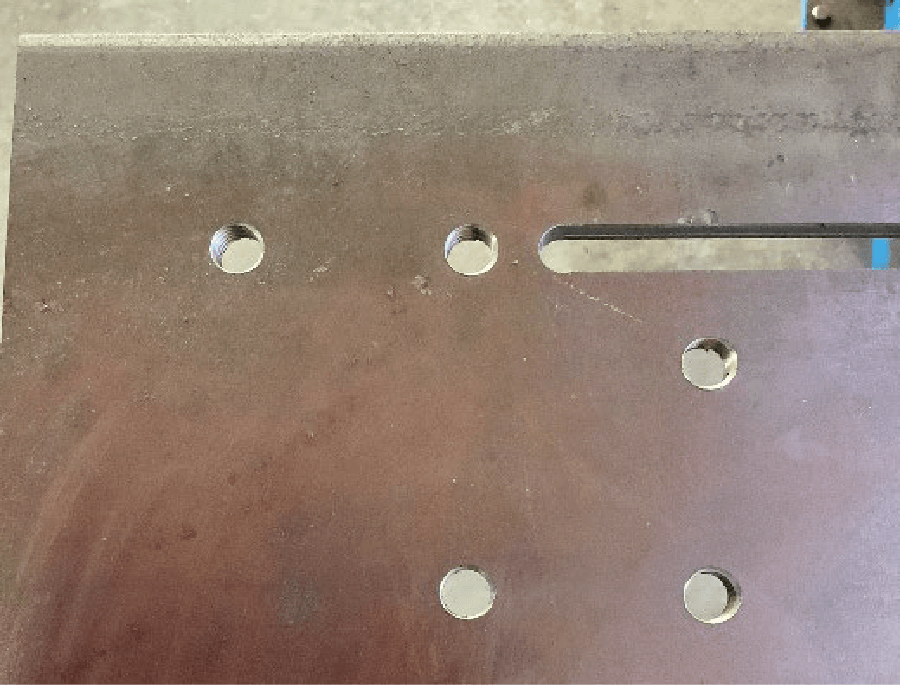

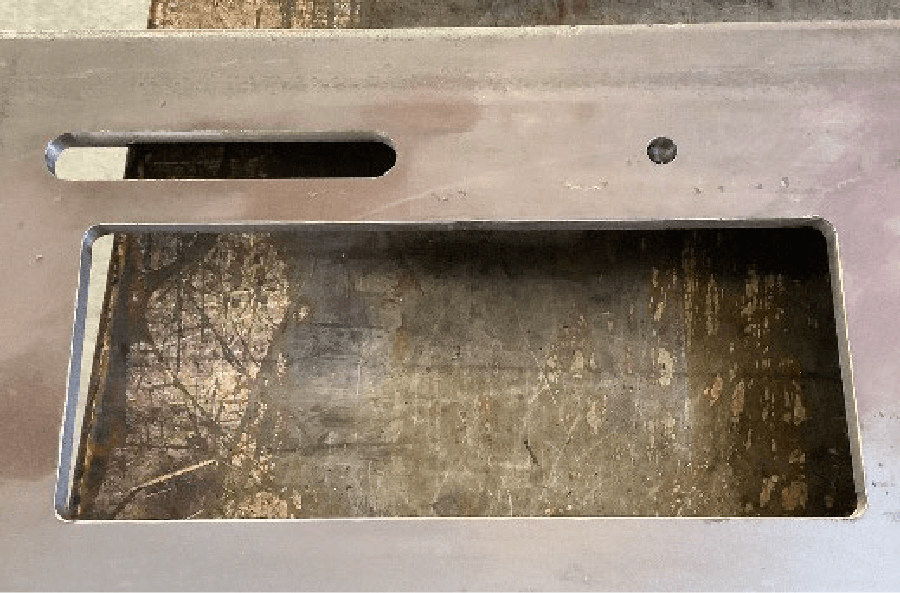

加工ストローク送り速度
X軸移動量（コラム左右）	6000ｍｍ
Y軸移動量（コラム前後）	400mm
Z軸移動量（主軸ヘッド鉛直）	400mm
送り速度
早送り速度　X軸	50ｍ/min
早送り速度　Y軸	20ｍ/min
早送り速度　Z軸	15ｍ/min
切削送り速度	1～5000mm/min

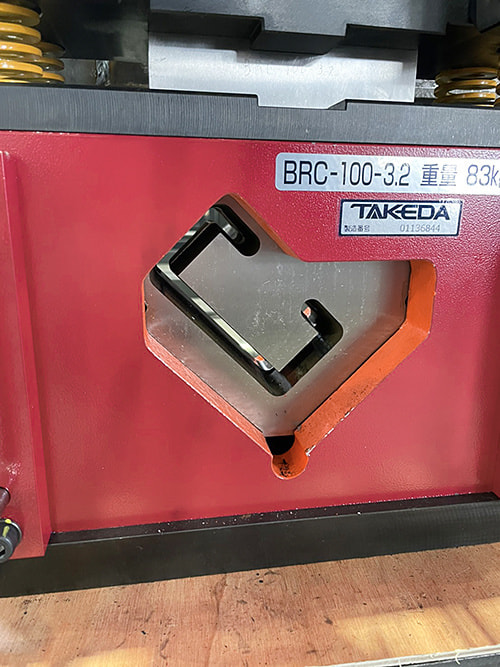

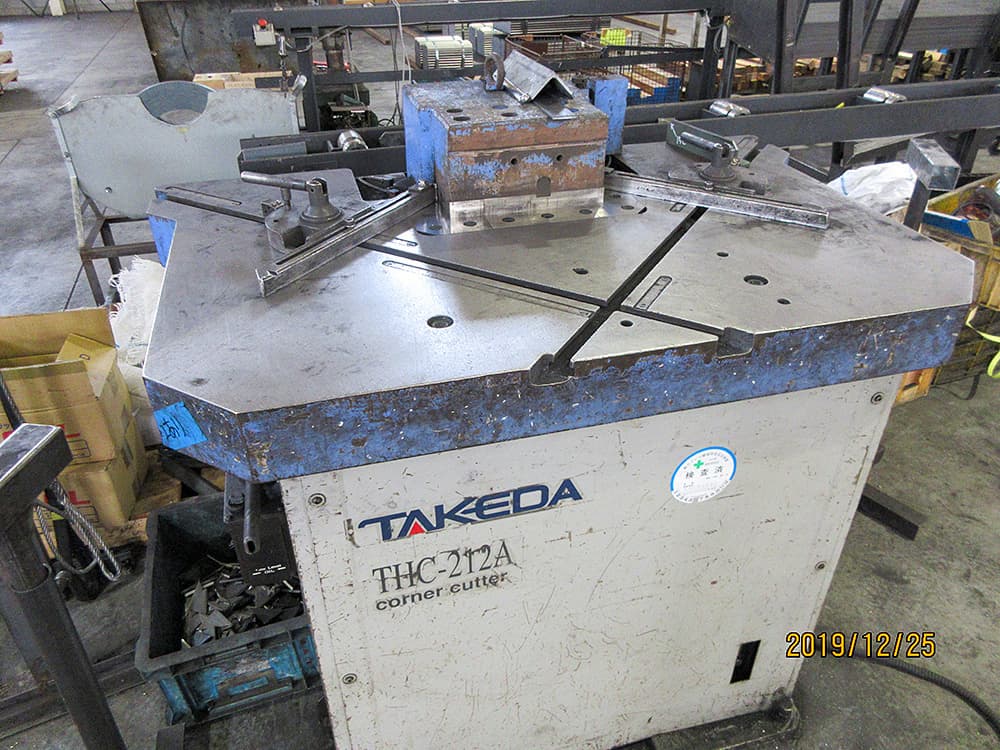

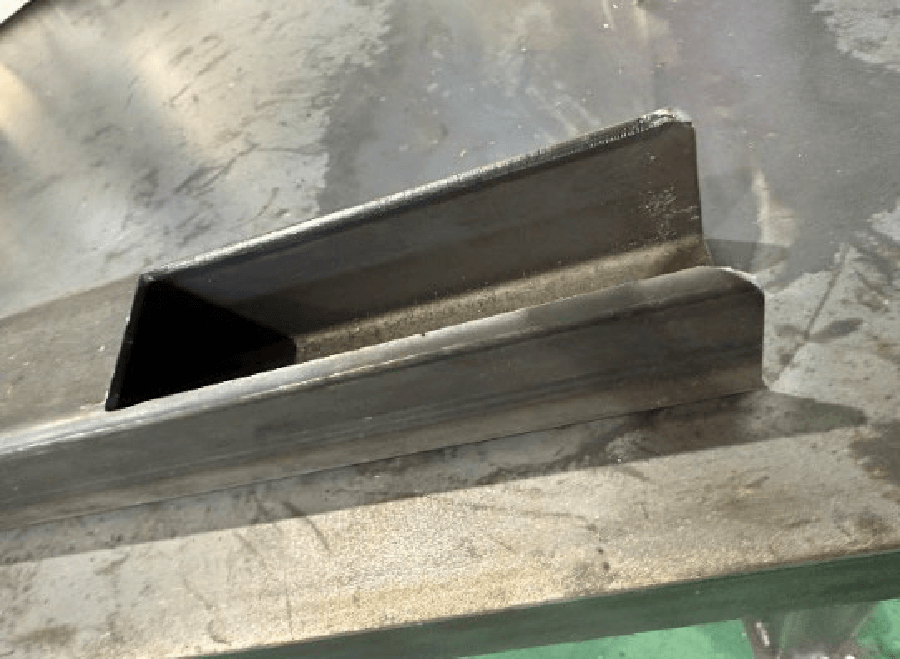

［参考サイズ表］

鋼材	アングル（主切断鋼材）
コーナーノッチ	200m×100mm
最大板厚	12mm
加圧能力	40ton
ストローク	最大45mm
切断能力	※上記はSS400で表示。ステンレス切断は、上記表示の50%で使用。

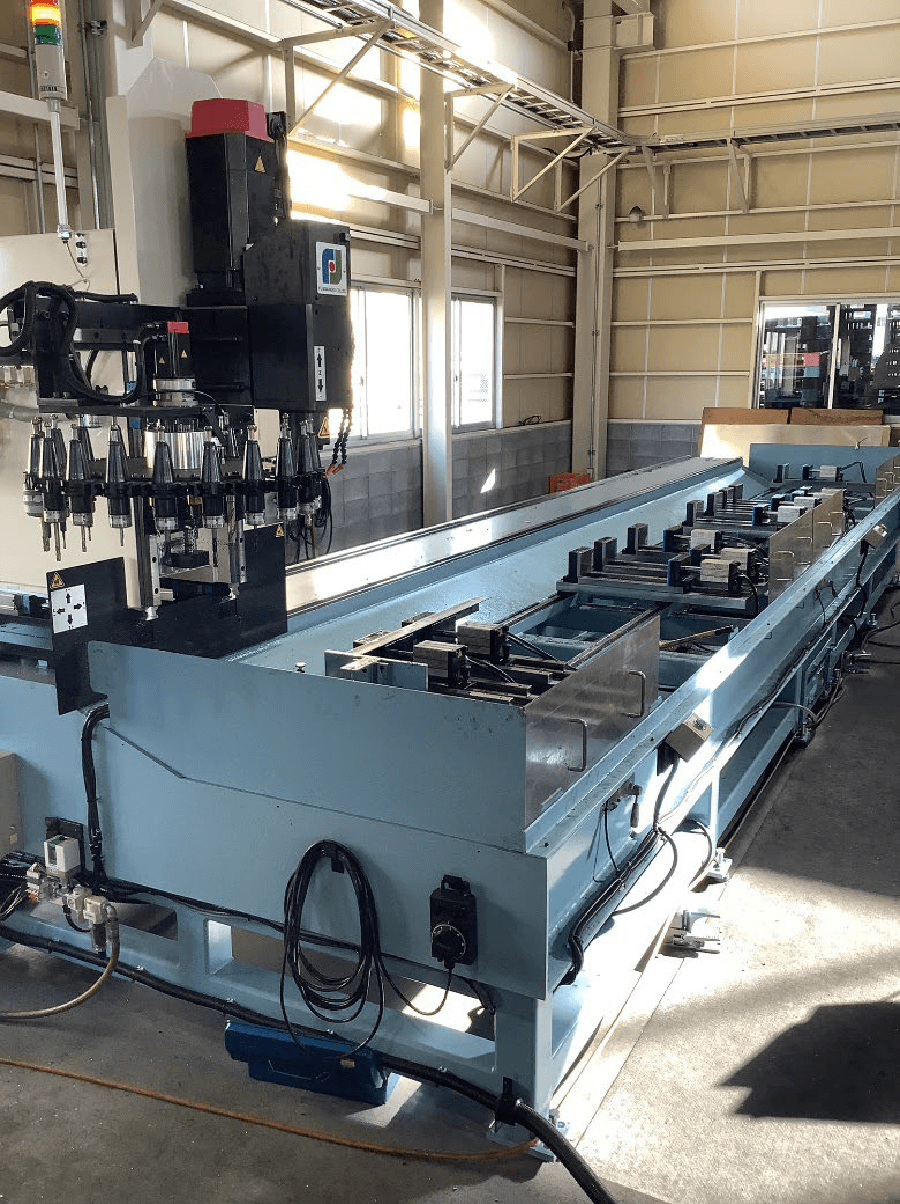

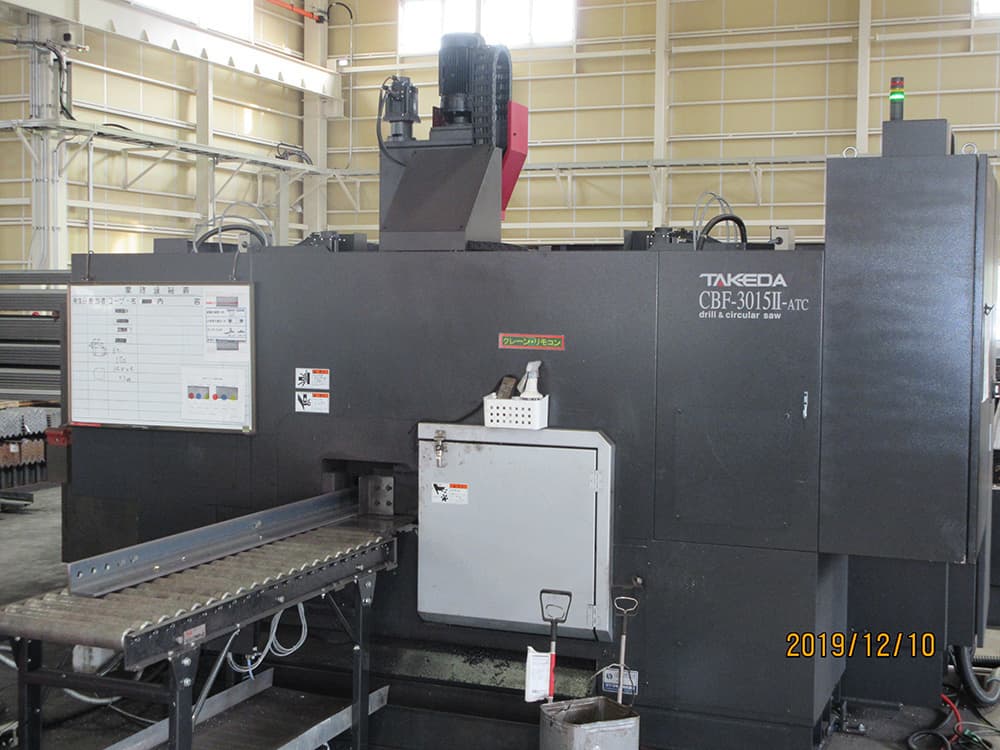

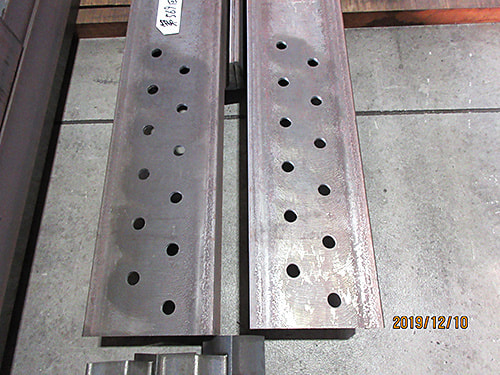

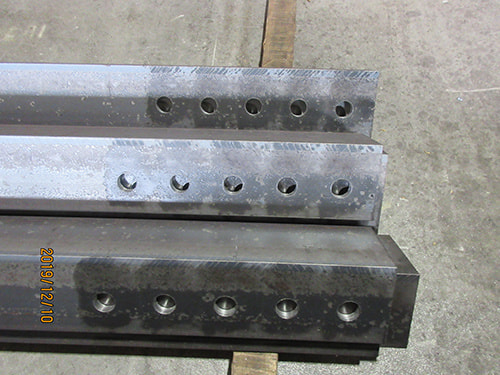

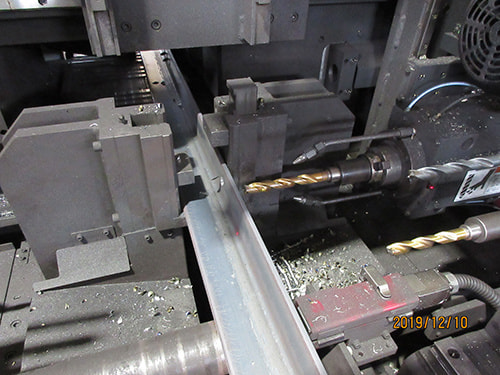

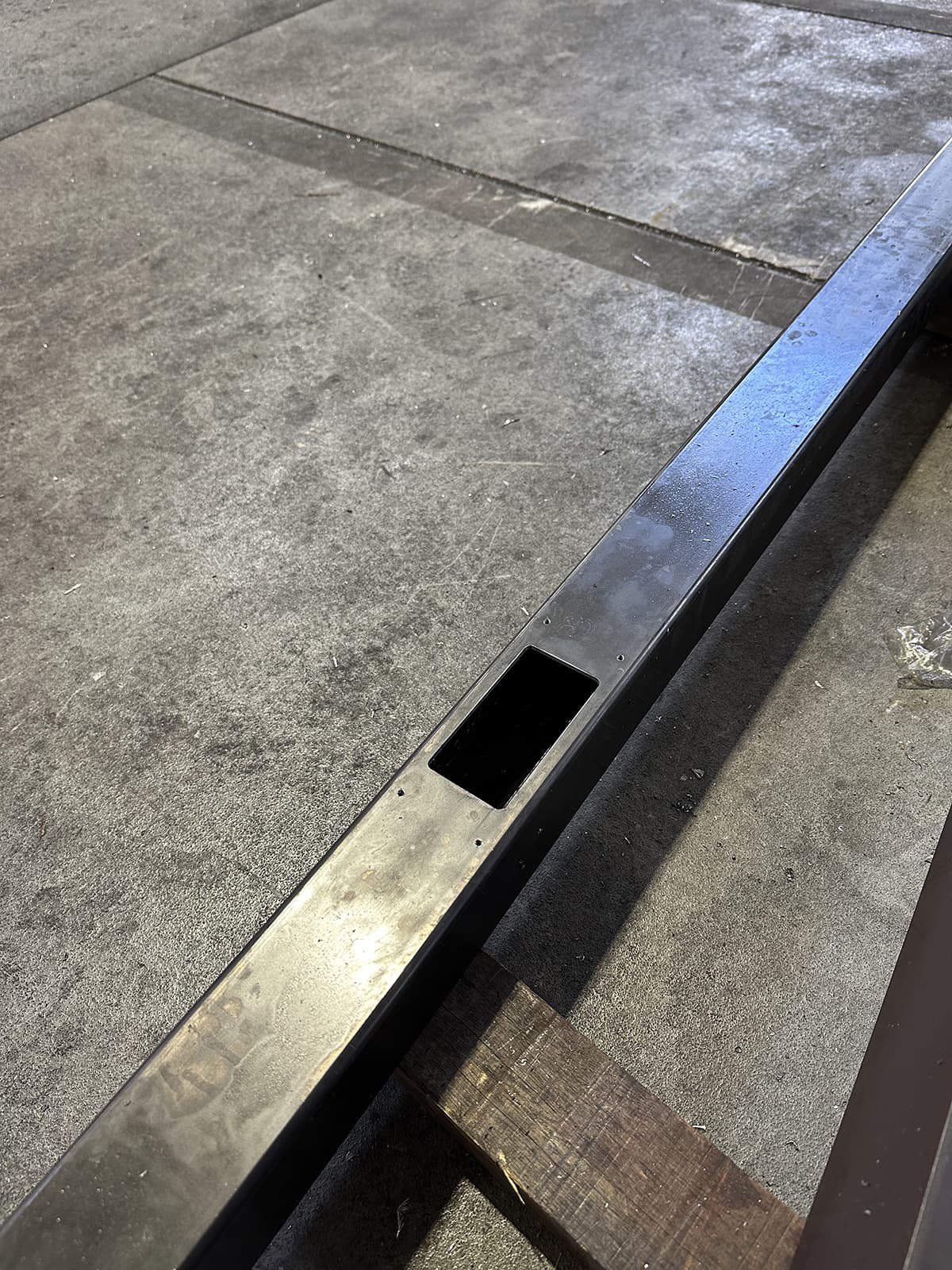

［参考サイズ表］

備考		仕様
自動切断範囲	角形鋼管	□50〜150	50×50〜300×150以内の H・[・□・L等。 ただし形状により自動加工不可もあり。
	アングル	L50×50〜150〜150
	溝形鋼	[ 75×40〜300×90
	H形鋼	H100×50〜300×150
	C形鋼	C75×45×15〜250×75×25
肉厚 ※		2.3mm以上
最大長さ		12500mm	他に定尺数種類可能
最小長さ		2500mm	突き当てスタートの場合1000mm
ドリル径		9〜32mm

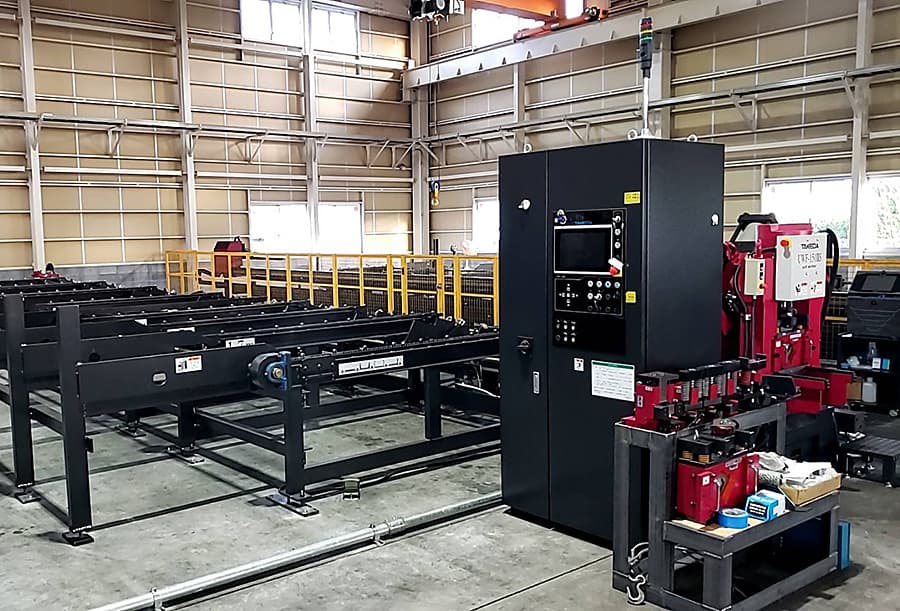

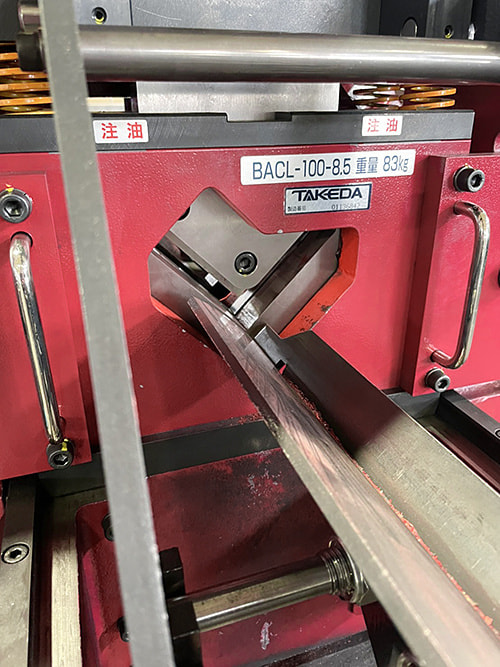

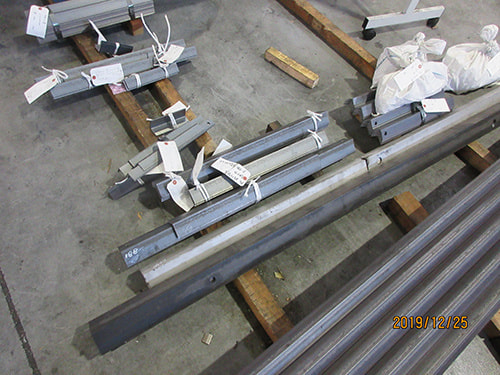

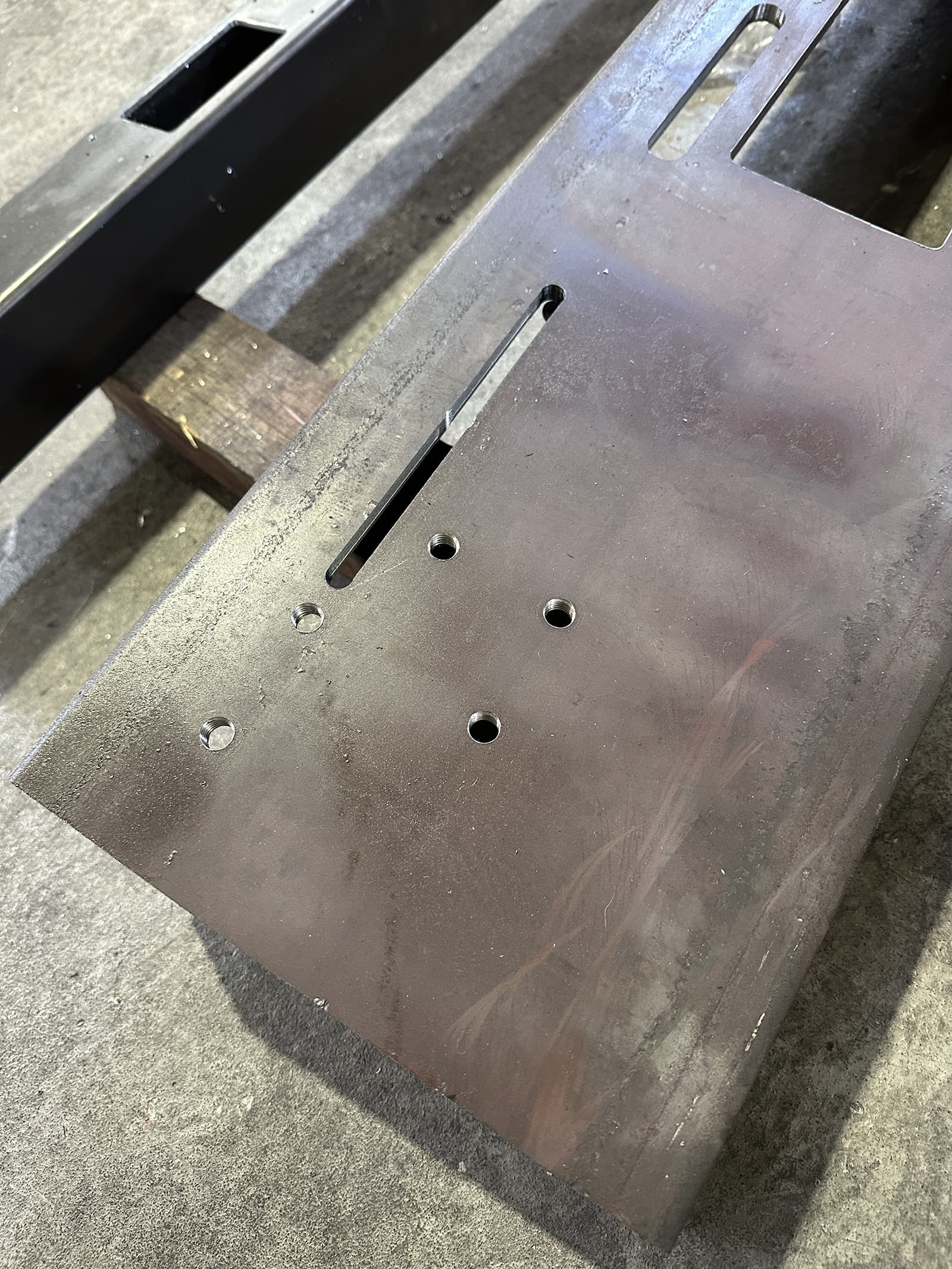

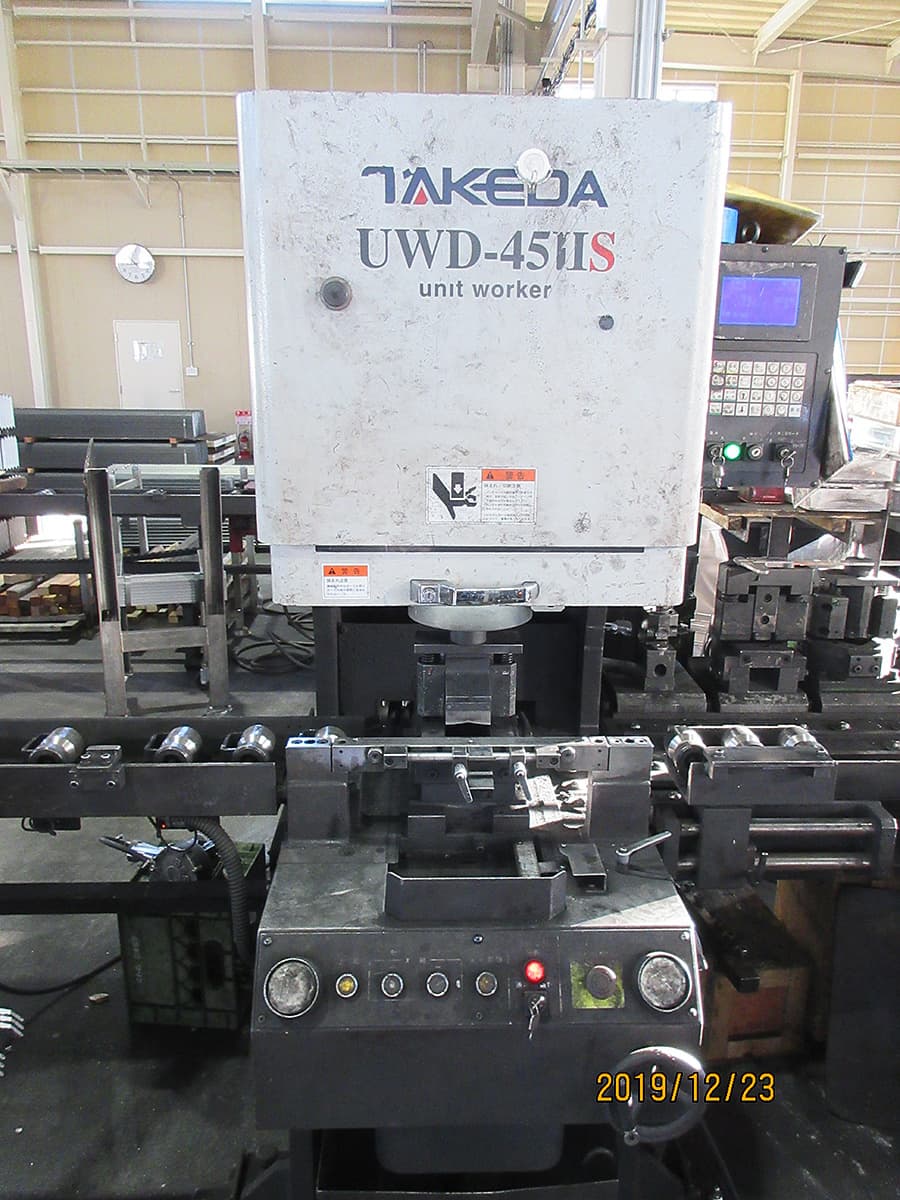

［参考サイズ表］

加工能力・ワークサイズ
切断（シングルカット）（mm）	アングル	L40×40×3〜100×100×7
	フラットバー	32×3〜100×9
	チャンネル	[ 75×45×5×7〜100×50×5×7.5
	Cチャンネル	C60×30×10×2.3（1.6）〜 C150×75×25×4.5〜3.2
肉厚 ※	アングル	L 40×40×3〜150×150×12
	フラットバー	32×3〜150×12
最大長さ		12100mm	他に定尺数種類可能
最小長さ		2000mm

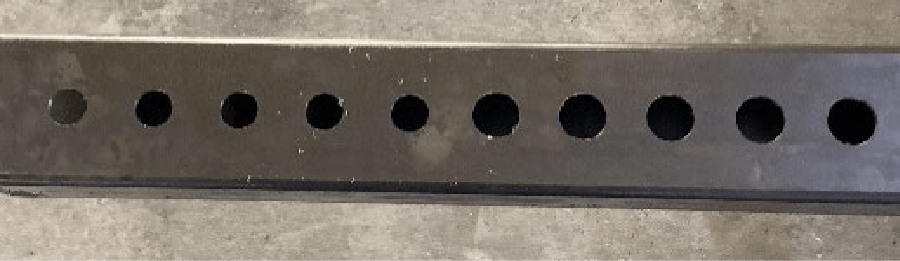

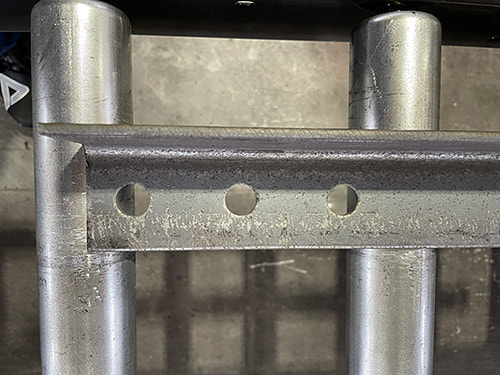

パンチ（mm）		φ5×3ｔ〜φ25×12ｔ

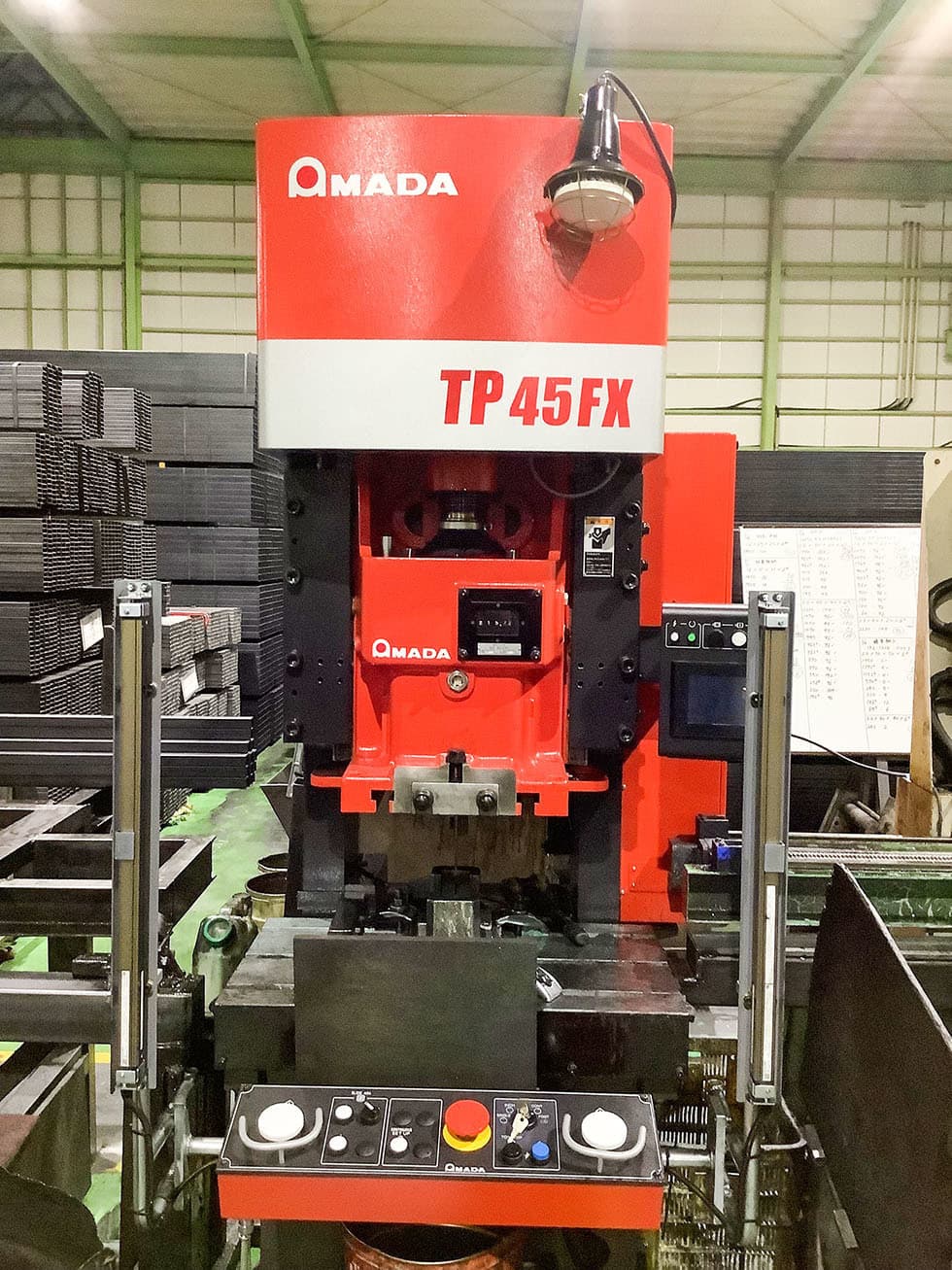

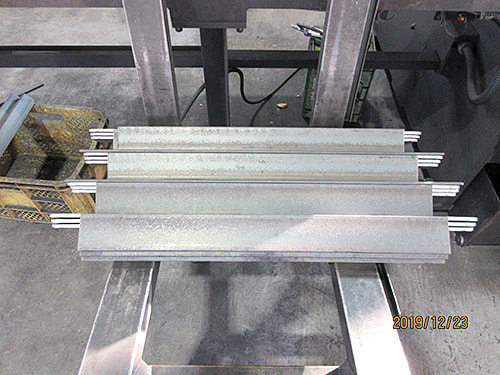

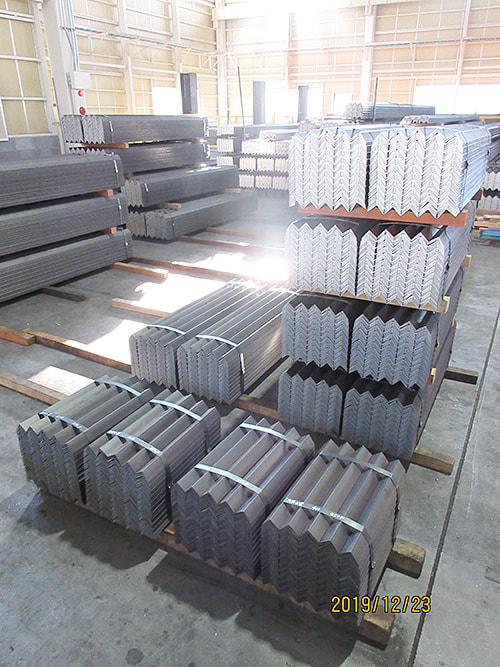

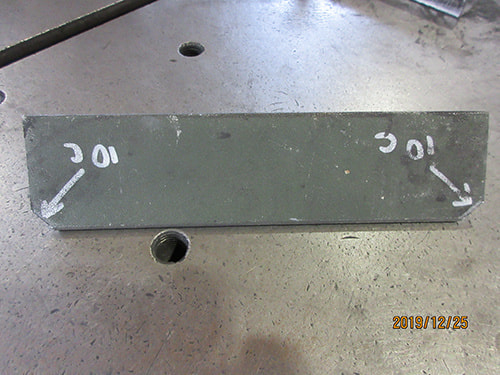

［参考サイズ表］

鋼材			アングル（主切断鋼材）
本体部	加圧能力		450kN（45tf）
	ストローク長		MAX100mm調整可能
定寸装置	位置決め方法	X軸	NC制御
		Y軸	ハンドル操作+スケール合わせ
	位置決め範囲	X軸	0〜6000mm
		Y軸	0〜100mm

形式：CW-2-150
鋼材	A寸法（最小）
L-25×25×t3.0	13.5mm
L-30×30×t3.0	13.5mm
L-40×40×t3.0	13.5mm
L-40×40×t5.0	15.5mm
L-50×50×t4.0	14.5mm
L-50×50×t6.0	16.5mm
L-65×65×t6.0	28.5mm
L-75×75×t6.0	28.5mm

形式：AP-3-150D
鋼材	A寸法（最小）
L-50×50×t4.0	20.5mm
L-50×50×t6.0	22.5mm
L-65×65×t6.0	33mm
L-75×75×t6.0	36mm
